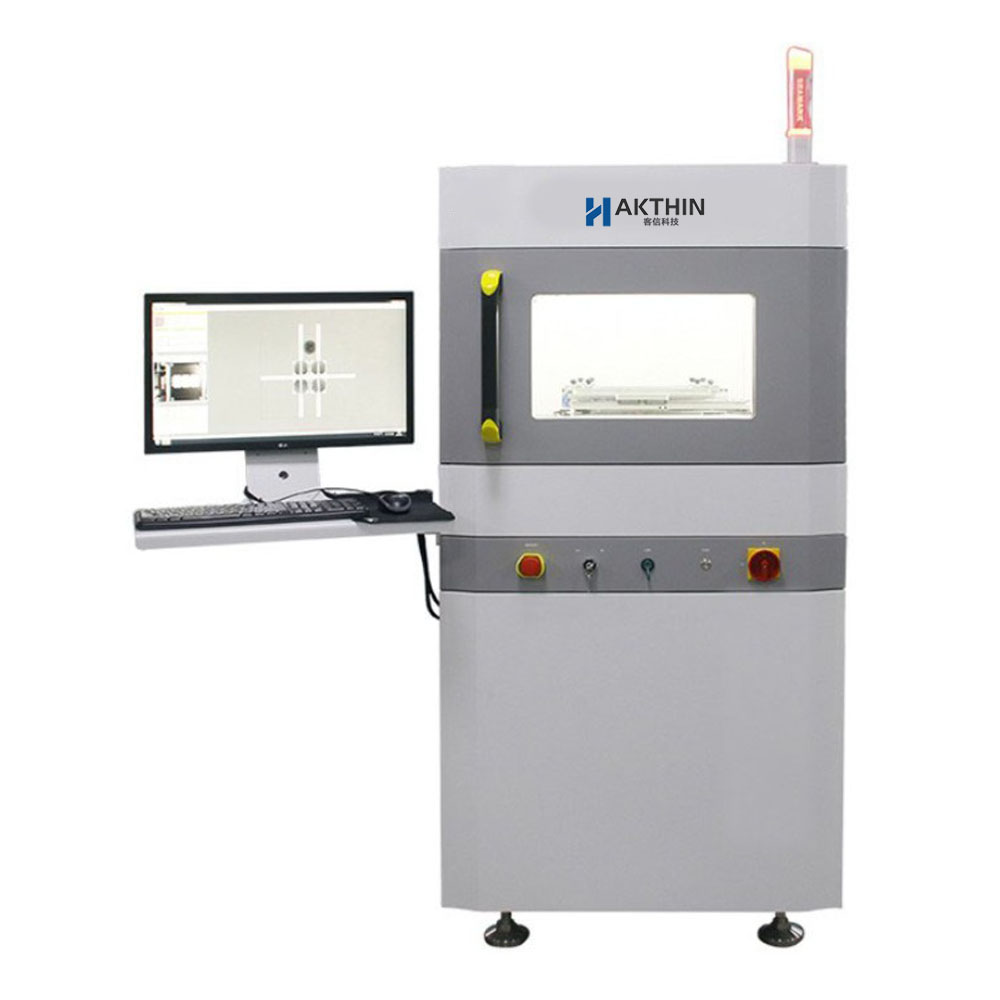

X-RAY检测设备

1.载物台可以沿XY方向运动,速度可分慢速、中速、快速(调节)。载物台可以±45度倾斜;
2.光管使用寿命长,终生免维护;
3.可以检测低于2.5微米的缺陷,检测重复精度高;
4.可编辑的检测程序,实现CNC自动化检测;
5.机体小,方便摆放,不占空间。
与我们取得联系
产品介绍
客信科技X-RAY检测设备产品特点:
1.载物台可以沿XY方向运动,速度可分慢速、中速、快速(调节)。载物台可以±45度倾斜;
2.光管使用寿命长,终生免维护;
3.可以检测低于2.5微米的缺陷,检测重复精度高;
4.可编辑的检测程序,实现CNC自动化检测;
5.机体小,方便摆放,不占空间;
6.超大自动导航窗口,鼠标点击即可将载物台移动到所指位置。


客信科技X-RAY检测设备应用范围:
半导体
汽车电子
PCBA
LED
BGA/QFN检测
铝制品压铸件
模压塑料部件
电气和机械部件
生物农业种子
航空组件
轮胎轮毂
线束/USB/接插头


客信科技X-RAY检测设备产品优势:
1.有效检测范围更大,提高产品的放大倍率以及检测效率;
2.采用全球顶尖日本滨松(HAMAMATSU)X射线源;
3.可轻易辨别半导体封闭金线弯曲、金线断裂;
4.适合大批量检测,提高检测效率;
5.可放在实验室、物料房等地方使用;
6.操作非常便捷,可以快速找到物品缺陷,提高检测效率。


载物台控制:
1.通过空格键调节载物台的速度:慢速、常速、快速;
2.键盘控制X、Y二轴运动方向;
3.超大导航窗口,导航图像非常清晰,鼠标点击即可将载物台移动到所指位置;
4.配备旋转机械装置,可旋转360度拍照,进行无死角观察缺陷。


数控编程:
1.简单的鼠标点击操作创建检测程序;
2.载物台可以进行X、Y方向定位,可±30度倾斜;
3.数控360度旋转治具,可正反旋转;
4.软件设置电压和电流;
5.影像设定:亮度、对比度、自动增益和曝光度;
6.用户可以设置程式切换的停顿时间;
7.自动分析BGA直径,空洞比例,面积和圆度。

产品参数
客信科技X-RAY检测设备规格参数
基础参数 项目 X射线源
光管类型 封闭式反射靶微焦点X射线源
光管电压 90KV
光管电流 200μA
光管聚焦尺寸 5μA
最大输入功率 8W
X射线束角(锥形) 80 degree
焦点到物体距离 11mm
平板探测器 探测器类型 TFT工业动态平板探测器
成像面积 65mm×65mm
感光矩阵 85μm
像素矩阵 768×768
分辨率 5.8Lp/mm
图像帧率(1×1) 40fps
载物台 载物台尺寸 280mm×320mm
载物台倾斜 ±30°
截重量 ≤10KG
旋转治具 标配360°旋转夹具
外壳 内层铅版 5mm加厚铅版(隔离辐射)
尺寸 850×1000×1700mm (L×W×H)
重量 750KG
其它参数 计算机 24寸宽展液晶显示器/I3处理器/4G内存/240G硬盘
电源 110V/220V/通用 10A
温度和湿度 22±3℃ 50%RH±10%RH
整机功率 1100W
安全性 辐射安全标准
防护箱体要求
采用钢-铅-钢防护结构,前门视察采用防护射线的含铅玻璃。在距离箱体20mm的任何位置,所测试射线剂量当量率≤1μSV/H,符合国际标准
安全互锁功能 用于设备维护保养的开门位置均设置2个高灵敏度限位开关,门一旦开启,X光管即立刻自动断电
电磁开关保护功能 观察窗设有电磁开关,X光管处于工作状态时,观察窗不能开启
可视窗口 具有可视透明窗口,便于在设备运行过程中可以直接从窗口观察到样品情况
急停开关 操作台及设备机体显著位置分别设备有急停开关,紧急情况下可按下急停开关快速切断供电系统
光管自动保护功能 设备无任何操作动作5分钟后,光管立刻自动断电进入保护状态
设备自动保护功能 设备任何门、窗一旦开启,设备立刻进入停机保护状态,任何操作动作无法进行
产品规格若有变更,恕不另行通知
