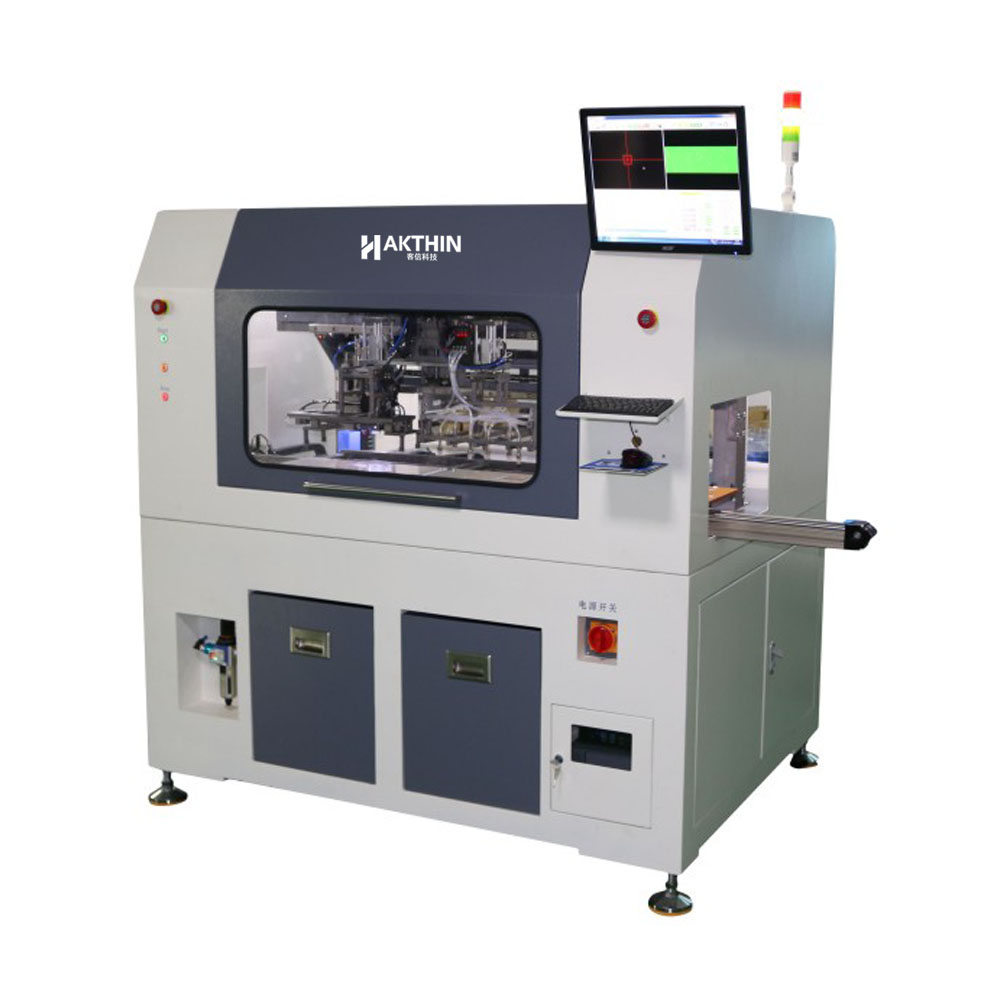

在线式自动分板机

客信科技在线式自动分板机产品特点：
1.双平台，更高效率切割PCBA板；
2.X、Y、Z、A轴采用龙门式结构，提高切割精度及速度；
3.采用日本NSK高速主轴做PCBA之切割分板，分割应力小、精度高且适用于任何形状的电路板；
4.在线式全自动PCBA分板机，自进料、切割到出料，符合自动化厂房需求；
5.配置CCD视觉自动校正系统，大幅提高切割精度及操作效率；
6.1-6次自动下刀补偿，延长铣刀使用寿命，降低客户成本；
7.集尘区域小，提高集尘效果，降低粉尘污染；
8.PCBA自动测高检测系统，检测放置情况，提高设备稳定性；
9.设备选材符合目前3C行业ESD要求；
10.具有自动断刀检测，提高产品品质；
11.模块化设计，可快速响应客户需求。

客信科技在线式自动分板机产品介绍：
1.在线式作业，自动入料、切割、分离废边框及成品板；
2.采用高速主轴，实现高精度，高效率切割分板，节省作业人力。

基本功能：
1.自动上下料
2.自动收集废料
3.高速切割分离PCBA板

配置介绍：
1.双平台
2.自动换刀（可选手动换刀）
3.双主轴（可选单主轴）
4.进出流道（可选择）

客信科技在线式自动分板机规格参数
参数名称	产品参数
有效切割尺寸	350×320mm
入料方式	轨道输送
出料方式	轨道输送/分区输送
移载方式	真空吸嘴吸附移载/夹持移载
流向	左至右 或 右至左
切割功能	直线、圆型及圆弧补间
加工台面	双台面
机台重复精度	±0.02mm
切割精度	±0.05mm
最高移动速度	XY轴：800mm/s，Z轴：350mm/s
最大移动行程	X：850mm，Y：370mm，Z：80mm
主轴转速	最大60000rpm(adj)
切割速度	0~100mm/s(adj)
操作接口	视窗操作接口
程序教导方式	彩色CCD景像直觉式教导输入
程序备份	USB接口
控制方式	PCBASE精密多轴控制系统
XYZ轴驱动方式	AC伺服马达/台湾精密丝杆导轨
适用铣刀尺寸	Φ0.8~3.0mm
自动换刀机构	气压自动换刀
铣刀侦测	具备自动断刀检测功能
电源规格	AC220V/50Hz
切割主机尺寸	1580×1200×1740mm (W×L×H)
切割主机重量	1000KG
集尘器功率	3HP
集尘器尺寸	690×698×850mm (W×L×H)
集尘器电源规格	AC220/50Hz
集尘器重量	80KG
集尘方式	下集尘(选用)
产品规格若有变更，恕不另行通知
