当前位置:网站首页>SMT首件检测机

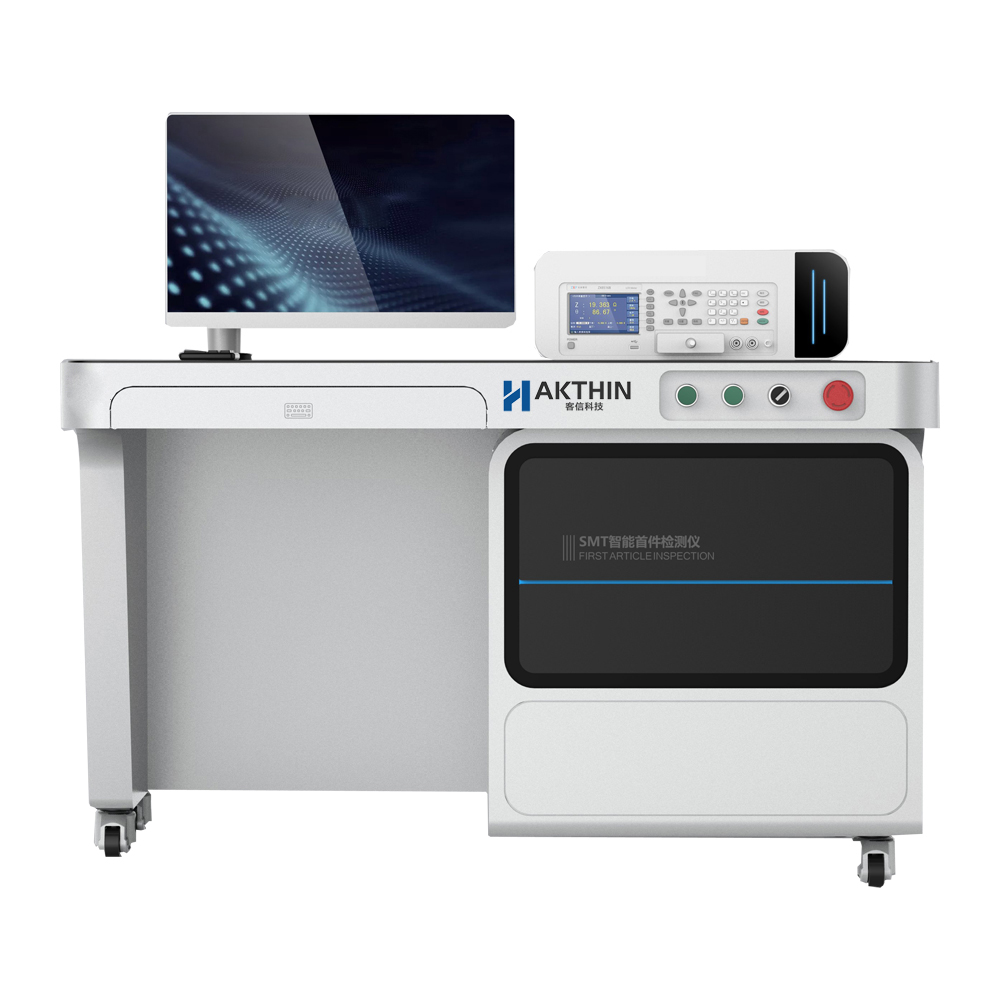

SMT首件检测机

1.随着SMT工艺的发展,生产过程中出现多机种,小批量、小元件、高密度、产品打样等要求,造成换线频率高,要求IPQC人员做首件检查确认频率非常高,传统检查时间长,出错率高。
2.客信科技自主研发了SMT智能首件测试仪,大大减少首件测试时间,提高检测效率,确保产品品质,让客户真正做到快速、高效、省时、省人,实现生产流程简单化、智能化和信息化。
与我们取得联系
产品介绍
客信科技SMT首件检测机产品特点:
1.上手简单:软件拥有自主学习功能、自动读值功能,自动判断,语音提示,操作简单,使用方便,初学者当天可学会,2天就能独立熟练操作;
2.操作简单:客户现场测试效果验证,使用FAI首件检测仪,单人操作使用,检测效率提升50%~80%,有效减少了产线等待首件确认时间;
3.节省人员:传统的SMT首件检测,通常需要2-3个人左右进行,使用客信科技FAI系列首件测试仪,一个人就可以轻松完成;
4.品质提升:使用FAI首件检测仪,整个检测流程完全可以管控,杜绝人为的差错,拒绝漏检测、误判断情况出现,品质数据能永久保存及追溯;
5.生成检测报告:产品检测完毕,系统自动生成多种格式检测报告,如实反映测试过程,并可以存档,或者发送给客户,也方便客户日后进行工艺审厂使用;
6.升级维护:根据客户产品做不定期升级,提升产品性能和功能,保障客户设备使用回报率。


客信科技SMT首件检测机功能介绍:
1.双地图功能:系统软件提供两个图片,大图片显示出系统全部信息,小图片显示局部放大信息,在检测时让员工能清晰的看清楚显示实物丝印是否一致,防止眼睛看错,提升检测效率;
2.自动生成检测程序:系统软件自动识别客户BOM、GERBER以及CAD位置图,可以针对不同客户的BOM表定义;
3.元件丝印、方向、极性自动识别判断:针对IC芯片,二级管、三级管以及含有字符的电阻,可通过光学系统技术进行自动对比,自动判定丝印、方向、极性;
4.自动判断结果:系统软件接收来自扫描仪的高清图片与数字电桥的检测数据,自动进行判断PASS(正确)或者FALL(错误);
5.自动生成报告:测试完成后,自动生成测试报告,可以导出Excel/PDF格式的文档,可以存档、打印和发送邮件,方便传阅查看,也方便日后客户工艺审厂使用;
6.DCT功能:LCR增加DCT挡位,可智能辅助完成LED正反通电点亮检测,二极管正反向检测等功能;
7.元件查询、检索:软件支持多种检索方式,如显示或者查找未检测元件、NG元件、或者某一个料号等;
8.ERP、MES对接功能,报表可以对接客户ERP、MES系统,主动上传或人工抓取报表,便于生产工艺流程、品质的管控。

产品参数
客信科技FAI首件检测机规格参数
基础参数 参数名称 产品参数
设备型号 KX-FAI 410
设备尺寸 1200×780×1052mm (L×W×H)
环境条件 温度10~35℃,湿度20%~80%
抽屉进出 电动进出
设备重量 200KG
电子测量参数 设备型号 KX 9587V LCR METER
电源 AC 220V(±10%),50~60Hz
测试频率 20Hz~300KHz
R/C最小测量 R 0.1Ω ; C 0.1pf
测试精度 0.05%
测量显示范围 C0.00001pf~9.9999FR 0.01mΩ~99.9999MΩ L 0.00001uH ~ 99999.9H
测试通道 RS232
编程模式 编程模式 导入BOM,XY坐标和元件位置图,自动生成程序
扫描参数 电源 AC 220V(±10%),50Hz,55W
扫描仪 高清CCD
扫描光源 LED(白光)
扫描范围 310×410mm,上高28mm,下高50mm
光学分辨率 600mm~2400 DPI,0.01mm/pixel
产品规格若有变更,恕不另行通知
