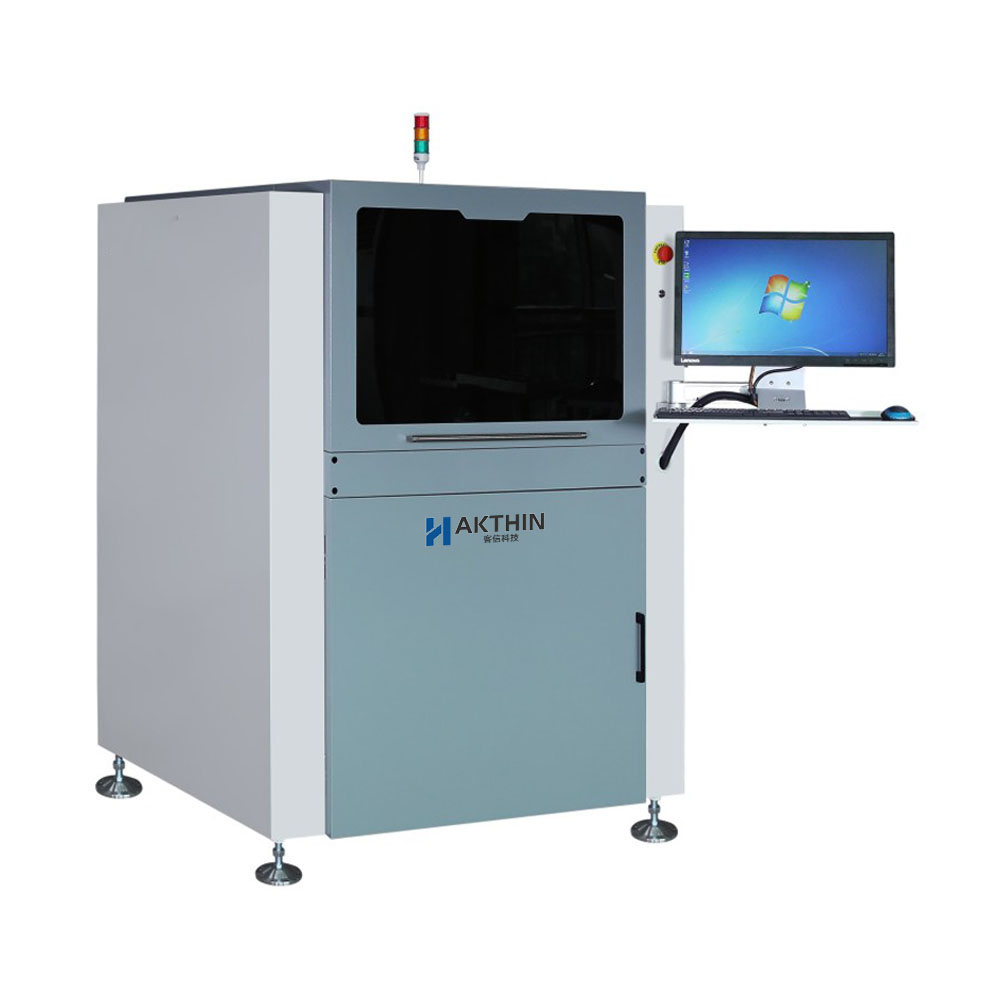

全自动钢网测量机

1.全功能:显微直观测量钢网、阶梯钢网孔壁厚度、孔壁质量、高精度张力测量方案、全板不良检查等功能。
2.高精度测量:大理石平台、全铸造龙门结构、非接触式光栅尺闭环定位技术、全板扫描技术、高分辨率工业相机。
3.速度更快:自主GERBER技术、编程更简单、快速、全板飞拍扫描,速度快,3分钟内完成全板测试。
4.分组分级别测试:针对不同大小、不同元件类型、不同级别的开孔,使用不同级别的检测参数,更好的保证高精度元件的高精度测试、高准确性等。
与我们取得联系
产品介绍
客信科技全自动钢网测量机产品功能及优势
全功能:显微直观测量钢网、阶梯钢网孔壁厚度、孔壁质量、高精度张力测量方案、全板不良检查等功能。
高精度测量:大理石平台、全铸造龙门结构、非接触式光栅尺闭环定位技术、全板扫描技术、高分辨率工业相机。
速度更快:自主GERBER技术、编程更简单、快速、全板飞拍扫描,速度快,3分钟内完成全板测试。
分组分级别测试:针对不同大小、不同元件类型、不同级别的开孔,使用不同级别的检测参数,更好的保证高精度元件的高精度测试、高准确性等。
虚拟印刷功能:钢网GERBER对比分析、PCB GERBER对比分析、PCB实物扫描、钢网实物测量扫描、四点照合分析。
GERBER功能全面:GERBER处理、对比、PCB、GERBER对比、虚拟印刷。
钢网管理系统:标配钢网信息管理系统,对于钢网入库、领用、清洗、检测、报废等流程,全面记录和监控,保证钢网管理的全面性。
多场景模式:来料检查模式、清洗检查模式、张力指上传模式、所有检测参数均可单独设置。
报表追溯全面:全面的数据记录,专业的SPC报表分析工具,可按钢网名称、条码等进行数据统计、报告、追溯等。
GERBER编程:通过GERBER文件进行编程,操作简单、快捷,编程时间3~5分钟即可完成。
快速自动检测:钢网放入设备后,即可自动测试、自动输出检测结果,无需繁琐操作,3分钟内完成。
SPC统计分析:配备专用SPC统计分析软件,对检测数量进行统计分析,生成各类检测报告,以供查看的追溯。
功能定制:提供更多钢网工艺检测功能定制。



检测设备导入的目的:
一、来料检查:
1.钢网来料检查
2.钢网验收管控
3.钢网开孔正确性研究
二、使用/清洗管控:
1.钢网清洗效果确认
2.钢网堵孔管控
3.钢网张力、精度变化管控
三、工艺研究工具:
1.钢网精度对比,钢网开孔供应商能力评估
2.下锡量提前模拟,进行开孔合理性研究
3.钢网张力、精度变化管控、参数参考
4.各种详细、精准数据,提供客观参考


客信科技全自动钢网测量机特点:
1.零零级大理石平台,保证设备平台精度、稳定性,采用自然浮动式装配法,保持自然,不受外力影响;
2.运行结构一体铸造成型,经过自然老化、应力释放工艺处理和精加工,保证运动机构的稳定性和高精度;
3.采用德国产IDS高端工业相机,在保证测试速度的情况下,最高分辨率6.9um;
4.英国Renishaw品牌的非接触式高精度光栅尺,配合软件、机械运行运动、定位精度闭环控制,保证机械定位精度;
5.Z轴高度运动系统,可应对各类高度钢网,以及满足自动张力测试需求;
6.顶部环形LED光源,配合随动型高性能同轴LED底部光源,穿透性强,减少光晕现象,确保开孔边缘成像清晰。

产品参数
客信科技全自动钢网测量机规格参数
检测规格 项目 参数规格
型号 KX 800
检测用途 新钢网开口精度、质量检测、旧钢网清洗效果检测、异物检测、张力测量、钢网精度对比
检测项目 位置、尺寸、数量、精度、异物、张力、毛刺、破损、多孔
钢网、阶梯钢网厚度测量 手动显微直观测量钢网、阶梯钢网孔壁厚度、质量
检测分辨率:0.12μm,测量精度:1.2μm
检测速度 0.8s/FOV6.7
检测精度 尺寸测量精度 6.72μm (相同FOV内解析度:0.3352μm亚像素算法)
面积测量精度 GR&R<10%
位置精度 GR&R<10%,光栅尺分辨率±1μm
张力检测 高精度张力计,任意多位置测试
精度:±0.1N.cm,张力范围0~50N
最小检测零件 80μm×80μm
光学系统 相机 2448×2048 Pixel 500万像素德国相机
镜头 10M定制双侧远心光学镜头
顶部照明 环形LED顶光,同轴LED光源
底部照明 白色同轴LED灯
分辨率 6.90μm/Pixel
FOV尺寸 16mm×13mm
钢网规格 网框尺寸 支持813×813×60mm以下网框
最大测量范围 600×600mm
设备规格 外观尺寸 1250×1400×1625mm (L×W×H)
重量 1250KG
设备框架 零零级大理石平台+铸造结构高精度测量保证
龙门结构 全铸造龙门结构,寿命更好
传动 直流电机+非接触式光栅尺闭环控制
计算机 操作系统 Windows 7 X64 专业版
电脑/显示器 E5至强/32G/1TB/22"LCD(1920×1080)
软件功能 编程方式 Gerber文件编程、CAD导入
编程时间 2~5分钟
离线编程 离线编程
Gerberfile RS-274、RS274X
机种切换时间 小于3分钟,可按条码/RF读取程式
主要算法 通过Mark矫正计算坐标位置用矢量图像算法计算开口与实际Gerber的几何位置与尺寸差异等
设备测试模式 离线测试
测试内容选择 可根据A/R,W/T参数选择测试内容、参数
测试方式 多种检测模式与测试级别设定,不同元件可分组分级别单独定义和测试
检测数据库 保存程式名称、条码、操作人员、开孔面积、尺寸、坐标、偏移量、张力数据、图片等
与公司内部系统串联 可按需求开放、定制数据接口、数据结构、通讯方式
钢网条码管理功能 钢网条码扫描、条码信息管理
每片钢网历史记录 文件方式记录测试过程和结果数据,且可离线查看测试结果
SPC数据统计软件 开口位置、面积、大小、SPC数据分析、汇总报表、CPL&GRR精度报告、柏拉图等数据及图表
其它参数 电压 AC220V(±10%),50/60Hz,1000VA
气压 无需气压
产品规格若有变更,恕不另行通知
