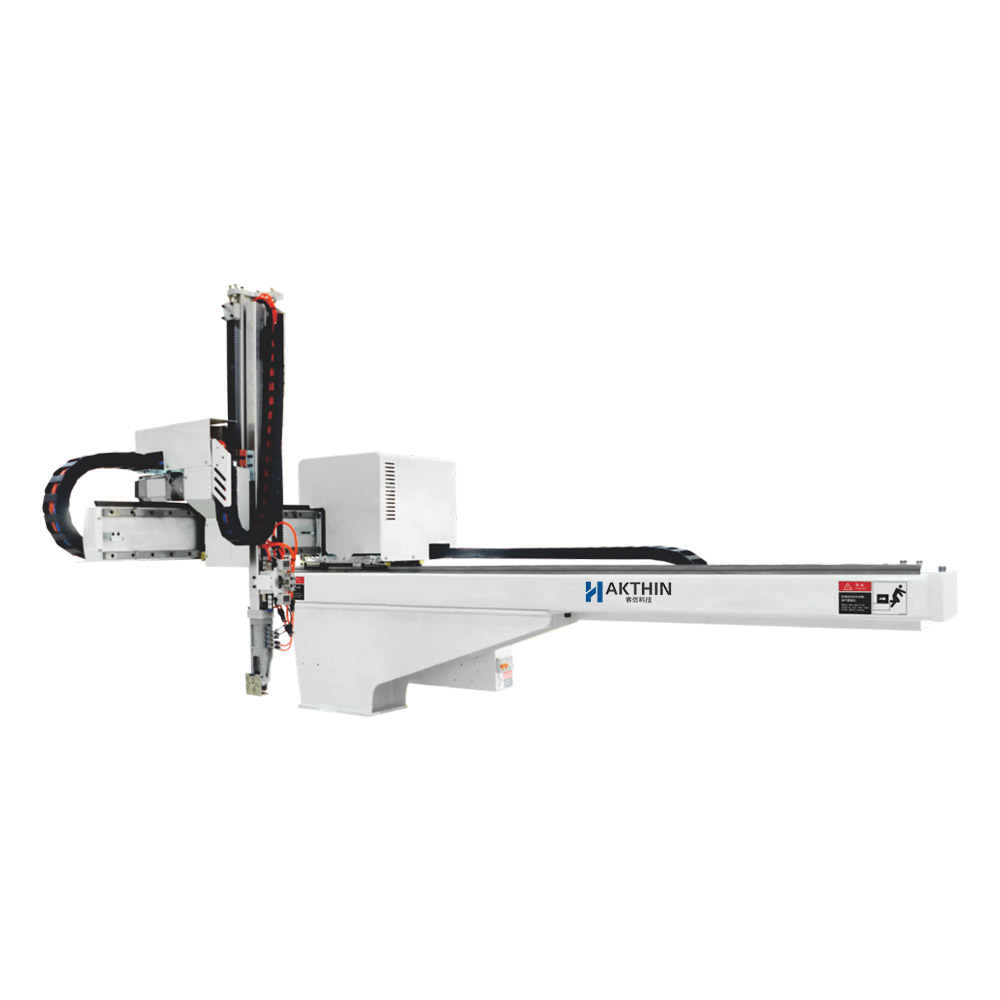

KH系列高速伺服机械手,适用于100~250T各类塑胶卧式射出成型机,有3轴AC伺服马达及驱动,用来快速取出成型后的产品或水口。上下手臂(Y轴)结构为单截式或双截式,可以有效地适应不同高度的生产车间。KH系列伺服机械手适用于高精度、高速度的取出。
机型:900
负载:3KG/5KG
S:上下单截
W:上下双截
S3:三轴单截伺服
W3:三轴双截伺服
标准功能:
装箱动作(各轴256点)
自由装箱点(115点×2处)
取出侧前进姿势控制
走行途中姿势
落下测下降途中姿势
顶针连动
不良品排出回路
初期不良品排出回路
取出下降待机
胶口途中开放(去程,返程)
水口模内开放
吸着确认单元(2回路)
横走行待机
滑移取出回路
输送带启动信号
内部存储记忆(最大100种类型)
设定值锁定功能
固定可动切换
2国语言切换(中文,英文)
选项功能:
夹具内剪刀回路
NT剪切·可动侧
吸着确认回路
制品夹取回路
上升途中闭模
回转单元
顶针后退连动
客信科技KH系列高速伺服机械手规格参数 | ||
产品型号 | KH900-S3 | KH900-W3 |
适用机型 | 100~250T各类卧式射出成型机 | 100~250T各类卧式射出成型机 |
驱动方式 | 伺服马达 | |
手臂形式 | 上下单截 | 上下双截 |
手臂数量 | 三轴 | |
主臂引拔行程(X轴)(mm) | 500 | 500 |
副臂引拔行程(X轴)(mm) | / | / |
主臂上下行程(Y轴)(mm) | 900 | 900 |
副臂上下行程(Y轴)(mm) | / | / |
走行行程(Z轴)(mm) | 1600 | 1600 |
使用电压(V) | AC220V±10% 50/60Hz | |
电源消耗量(KVA) | 2 | 2 |
使用气压(Mpa) | 0.5~0.7 | |
空气消耗量(L/cycle) | 2.9 | 2.9 |
姿势角度 | 90°固定 | |
最大荷重 (KG) | 5 | 5 |
最小取出时间(s) | 0.7 | 0.6 |
空循环时间(s) | 3.9 | 3.5 |
整机尺寸(mm)(L×W×H) | 2160×1295×1770 | 2160×1295×1310 |
整机重量(KG) | 200 | 260 |
产品规格若有变更,恕不另行通知 |
